可控硅晶閘管安裝注意事項
元件的冷卻方式有加裝散熱器自然冷卻、風冷和水冷等方式。為了使元件充分地發揮其額定性能并加強使用中的可靠性，除必須科學地選擇散熱器外還需正確地安裝。只有正確地安裝散熱器才能保證其與元件芯片間的熱阻Rj-hs滿足數據表中的要求。
一、散熱器與元件的安裝
在元件與散熱器的安裝時，應注意以下事項：
- 散熱器匹配：散熱器的臺面必須與元件臺面尺寸相匹配，防止壓扁、壓歪損壞器件。
- 表面處理：散熱器臺面必須具有較高的平整、光潔度。建議散熱器臺面粗糙度≤1.6μm，平整度≤30μm。安裝時元件臺面與散熱器臺面應保持清潔干凈無油污等臟物。
- 安裝方法：安裝時要保證元件臺面與散熱器的臺面完全平行、同心。安裝過程中，要求通過元件中心線施加壓力以使壓力均勻分布在整個接觸區域。用戶手工安裝時，建議使用扭矩扳手，對所有緊固螺母交替均勻用力，壓力的大小要達到數據表中的要求。
- 水冷散熱器檢查：在重復使用水冷散熱器時，應特別注意檢查其臺面是否光潔、平整，水腔內是否有水垢和堵塞，尤其注意臺面是否出現下陷情況，若出現了上述情況應予以更換。

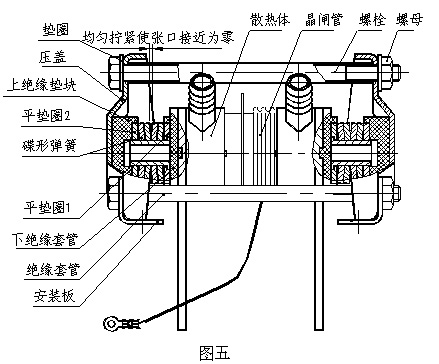

圖1：水冷散熱器安裝示意圖
二、注意事項
用戶應根據應用線路特點、工作環境、可靠性等要求，正確選擇器件參數，并留有合理余量。
器件冷卻條件
| 冷卻方式 | 參數要求 |
|---|---|
| 強迫風冷 | 風速≥6米/秒 |
| 水冷 | 流量≥4升/分鐘 |
| 進水溫度5°C-35°C | |
| 水壓≥1.5Kg/cm2 | |
| 水質：循環水ρ≥2.5KWcm |
產品使用時，應保證符合規定的冷卻條件，否則應降容使用。散熱器使用過程中，應注意防漏水、防堵塞、防凝露，出現問題時應及時處理或更換散熱器。
測試注意事項
- 嚴禁使用兆歐表(搖表)檢查本器件。如需檢查整機裝置的耐壓能力時，應先將本器件的各電極短路。
- 萬用表使用限制：萬用表只能定性判斷器件好壞。用萬用表"1歐姆"檔測門極-陰極電阻，指針為零，說明門極短路；指針不動為開路。萬用表不能對器件耐壓做定量判斷。若要對耐壓和觸發特性定性測試，請用專用測試儀或到廠商進行測定。
三、維護建議
在重復使用水冷散熱器時，應特別注意檢查其臺面是否光潔、平整，水腔內是否有水垢和堵塞，若出現了上述情況應予以更換。
定期檢查散熱器的工作狀態，確保冷卻系統正常運行，是保證晶閘管長期穩定工作的關鍵。
